【关于EMERSON Process Management & FISHER】
EMERSON Process Management艾默生成立于1890年，世界前500强知名企业。FISHER费希尔为艾默生旗下品牌之一，自1880年开始，致力于为世界各地的用户提供应用于工业系统、燃气输配所需的调压阀。费希尔是全球调压器及安全放散阀的z大供应商之一。多用途、稳定、方便的线上维修和坚固的结构使得费希尔工业调压阀成为世界各地成千上万客户的首选。
壹、简介

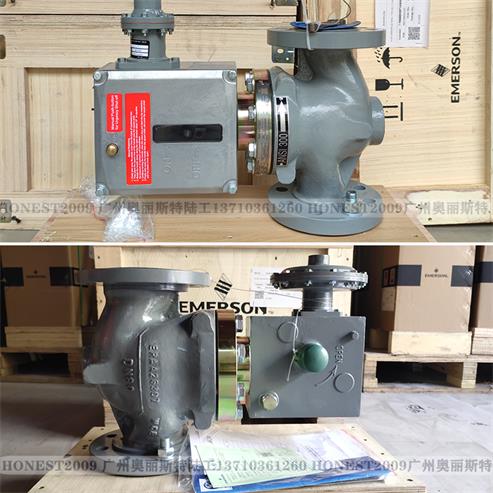

JEQ系列燃气安全切断阀用于燃气输配系统，当切断阀所控制的管线压力高于或低于切断设定压力时，JEQ系列安全切断阀可以紧急切断管线气流，保护下游设备，适用介质：天然气、人工煤气、液化石油气及其它无腐蚀性气体。
贰、主要技术特征
允许z高进口压力：10.2MPa
超压/失压切断设定范围：0.001-10MPa
叁、传感器压力设定范围（MPa）切断压力，含多段弹簧范围。
0.001-0.23MPa，0.1-1.6MPa，1.6-4MPa，4-10MPa
肆、连接方式
法兰连接：DN25、DN50、DN80、DN100、DN150
法兰等级：PN16、PN25、PN40（符合：HG20592-1997，凸面）CL150RF、CL300RF、CL600RF（符合：HG20615-1997，凸面）
伍、阀体材质
PN16：HT200或WCB，PN25/PN40：WCB，CL150RF：WCB，CL300RF：WCB，CL600RF：WCB
注：HT200的阀体，仅用于-10℃≤设计温度≤60℃，设计压力≤0.4MPa的工况，DN25无HT200阀体。
信号管接口NPT3/8”，工作温度：-20摄氏度~60℃
陆、JEQ切断阀铭牌举例说明
EMERSON AUTOMATION SOLUTIONS
PRESSURE MANAGEMENT
型号：JEON JEQ25
编号：R058573961
生产日期：2019/09
位号： /
进口压力：10MPa
连接方式：DN25/CL600RF
介质：天然气
温度范围：-20~60℃
柒、安装要求
切断阀的安装、使用、维护和维修都必须有资格的专业人员进行，其他人员造成的后果本公司概不负责，用户必须对有关人员进行培训或者求助本公司。
1、切断阀应安装在远离火源、震动，环境符合要求的地方，
2、检查燃气输配管线压力是否与切断阀上铭牌所示的使用压力范围相符，
3、确认传感器及调节弹簧的设定范围是否符合系统管线的要求，
4、检查切断阀上的气流箭头是否与安装管线的气流一致，
5、切断阀前管路应吹扫干净，然后再安装切断阀，
6、切断阀只能安装在水平管线上，切断阀在与前后管路对接时不能强行安装，除了进、出口法兰下允许有支撑外，装好后的切断阀不应受到其他外力作用，
7、建议JEQ系列的脱扣机构安装在阀体的上方（DN≥100的脱扣机构必须安装在阀体的上方），
8、切断阀应安装在所监控的调压器的上游，
9、与切断阀相邻的其他设备，应不妨碍切断阀的操作、拆卸和维护，
10、不允许在切断阀上有修改，如钻孔、打磨和焊接等，
11、不允许认为阻止切断动作或延迟切断动作，
12、切断阀需要一个外部信号管，把取压点的压力传送到切断阀的传感器里，切断阀的取压点应在调压器后直管段管径（DN）的4-6倍DN处的直管段上。
